12->7,1В преобразователь для Светодиода
|
|
| SymA | Дата: Суббота, 05.07.2008, 20:08 | Сообщение # 1 |
 Ефрейтор
Группа: Проверенные
Сообщений: 31
Статус: Offline
| 5-ти ватный светодиод (7,1В/0,7А) питаю от свинцового аккумулятоа (12В/6,5А*ч) через следующую схему. Объясните назначение конденсаторов С1 и С2. И рациональность таких конденсаторов (возможно можно поставить другие (на меньшеее напряжение и другую ёмкость)). Спасибо
|
| |
| |
| Света | Дата: Воскресенье, 06.07.2008, 09:56 | Сообщение # 2 |
 Просто Светлана
Группа: Проверенные
Сообщений: 102
Статус: Offline
| Вообще конденсаторы нужны для повышения устойчивости стабилизатора. Конечно, при питании только от аккумулятора такие емкости и напряжения конденсаторов не нужны. При питании от бортовой сети автомобиля следует учитывать высоковольтные выбросы напряжения.
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
|
| |
| |
| Tiratron | Дата: Понедельник, 07.07.2008, 09:10 | Сообщение # 3 |
|
Рядовой
Группа: Проверенные
Сообщений: 12
Статус: Offline
| Их можно вобще убрать, но если хотите оставить то напряжение должно быть не ниже 16 В (а лучше 25 В). Емкости - любые, в даной схеме они будут влиять только на длительность затухания светодиода после отключения схемы от аккумулятора.
|
| |
| |
| SymA | Дата: Понедельник, 07.07.2008, 22:32 | Сообщение # 4 |
|
Ефрейтор
Группа: Проверенные
Сообщений: 31
Статус: Offline
| Спасибо!  Добавлено (07.07.2008, 22:32)
---------------------------------------------
кстати, я правильно КРЕНку нарисовал, или она обычный полевой транзистор ?
|
| |
| |
| ЛЕВША | Дата: Вторник, 08.07.2008, 00:28 | Сообщение # 5 |
 Admin
Группа: Администраторы
Сообщений: 1923
Статус: Offline
| нет там кренка, С1 вообще не нужен, а С2 можно смело уменьшать до значения в 0.1мкф.
это противо возбудный кондер.
упростить - улучшить!
если ВЫ хотите помочь сайту в развитии,
наши счета:
Z789673670495 ($)
R806233314616 ®
41001205775274(yand)
|
| |
| |
| SymA | Дата: Вторник, 08.07.2008, 00:44 | Сообщение # 6 |
|
Ефрейтор
Группа: Проверенные
Сообщений: 31
Статус: Offline
| 0.1мкф - это такой маленький жёлтенький (керамический) ?
|
| |
| |
| ЛЕВША | Дата: Вторник, 08.07.2008, 00:53 | Сообщение # 7 |
|
Admin
Группа: Администраторы
Сообщений: 1923
Статус: Offline
| ну да.
упростить - улучшить!
если ВЫ хотите помочь сайту в развитии,
наши счета:
Z789673670495 ($)
R806233314616 ®
41001205775274(yand)
|
| |
| |
| SymA | Дата: Вторник, 08.07.2008, 01:30 | Сообщение # 8 |
|
Ефрейтор
Группа: Проверенные
Сообщений: 31
Статус: Offline
| Quote (SymA) кстати, я правильно КРЕНку нарисовал, или она обычный полевой транзистор ?
Quote (ЛЕВША) нет там кренка т.е. КРЕНка - м/с. можно рисовать так, а можно и треугольником( ав треугольнике пишется название м/с)
|
| |
| |
| ЛЕВША | Дата: Вторник, 08.07.2008, 02:41 | Сообщение # 9 |
|
Admin
Группа: Администраторы
Сообщений: 1923
Статус: Offline
| Quote (SymA) т.е. КРЕНка - м/с. можно рисовать так, а можно и треугольником( ав треугольнике пишется название м/с)
да правильней треугольником, а так кому как нравится.
упростить - улучшить!
если ВЫ хотите помочь сайту в развитии,
наши счета:
Z789673670495 ($)
R806233314616 ®
41001205775274(yand)
|
| |
| |
| Света | Дата: Вторник, 08.07.2008, 06:44 | Сообщение # 10 |
|
Просто Светлана
Группа: Проверенные
Сообщений: 102
Статус: Offline
| Quote (ЛЕВША) да правильней треугольником, а так кому как нравится
Вообще на подобные вещи есть стандарты.
В российских стандартах треугольником чертятся усилители. Стабилизаторы и другие преобразователи чертятся прямоугольником, внутри которого может быть обозначена функция преобразования.
А название и порядковый номер элемента всегда пишется за его пределами.
(Учусь ведь...приходится изучать ГОСТы  )
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
|
| |
| |
| Степаныччч | Дата: Вторник, 29.09.2009, 00:27 | Сообщение # 11 |
 Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline

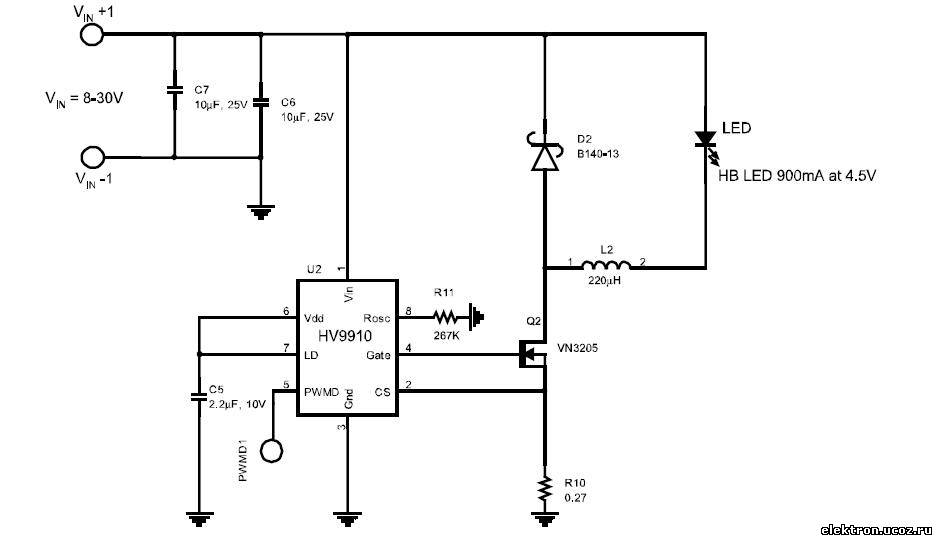

| А если питать светодиод вот таким макаром, так ещё и экономично получится. Аккумулятор не будет разогревать КРЕНКУ. КПД около 90%. У меня заработало. Только нужно подобрать R10 на нужный ток. Успехов!
|
| |
| |
